電動蝶閥規格型號表

發布時間：2022-10-21 瀏覽次數：

電動蝶閥是自動化閥門，在蝶閥上面安裝電動執行器，通過執行器控制蝶閥的啟閉，常應用到自動控制系統管道上，電動蝶閥還是多功能閥門，可用于切斷、調節、止回等等，其用途自然也非常的廣泛。5xq般德閥門

隨著工業化進程的加快，越來越多的工廠對于蝶閥的要求越來越高，蝶閥可以用到的地方也越來越廣泛。又因為越來越多的工廠都開始采用自動化控制，人們希望蝶閥也可以不用人工操作就可以自動進行工作。因此電動執行機構被研究出來，電動執行器能夠通過自動控制系統來控制蝶閥的機械運動，這樣就節省了更多的人力物力。除此之外，使用電動蝶閥還可以增強生產工作的安全性，甚至對環境保護起到一定作用。在一些有一定危險性的場合，自動化的電動蝶閥可以減少此類工況環境對于人員的傷害。5xq般德閥門

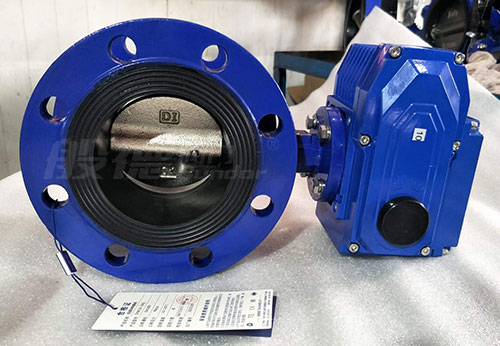

電動蝶閥 5xq般德閥門

電動蝶閥的工作原理是通過電力提供的動力，使電動裝置驅動閥桿運動，閥桿又帶動連接的蝶板產生90°回轉，來實現閥門的開啟和關閉，從而實現對管路中流動介質的調節和控制。5xq般德閥門

當電源接通的時候，輸入電壓是220V，電源能自己進行開關量調節，有內置伺服模塊，輸入控制信號和單向電源就可以控制整個系統的運轉。也可接收工業自動化控制系統的4~20mA或其它信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。5xq般德閥門

電動蝶閥規格5xq般德閥門

5xq般德閥門

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6MPa
連接形式	法蘭式、對夾式
閥板形式	垂直板式
動作范圍	0～90°
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
配置執行機構	可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
控制方式	開關兩位控制、4～20mA模擬量信號控制

電動蝶閥型號5xq般德閥門

軟密封對夾電動蝶閥	D971X-10/16、D971F-10/16
軟密封法蘭電動蝶閥	D941X-10/16、D941F-10/16
雙偏心電動蝶閥	D942X-10/16、D942F-10/16
三偏心電動蝶閥	D943H-16/25/40/64、D973H-16/25/40/64
