蝶閥型號解釋蝶閥型號字母代表

發布時間：2018-10-15 瀏覽次數：

蝶閥型號 6wX般德閥門

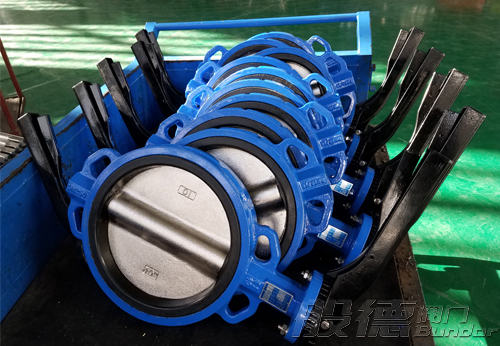

般德蝶閥6wX般德閥門

蝶閥是用途非常廣泛的一種閥門，主要用在工業或者生活管道上面，做控制流量使用。所以蝶閥的需求市場也是非常大的，般德閥門是專業研發、生產、銷售為一體的蝶閥生產廠家，如果您有蝶閥的采購需求，也歡迎您來詢價。6wX般德閥門

說到給客戶報價，如果要知道蝶閥的價格，蝶閥型號是一個非常重要的判別因素。但小編在接觸了很多詢價客戶后發現，其實還有很多人對于蝶閥的型號的了解幾乎是一無所知。他們大都是幫助自己的客戶來詢價的，并知道蝶閥型號的意義。本篇文章就為您做蝶閥型號解釋。如果您對這個感興趣，不妨一起來看一下。6wX般德閥門

我們經常會看到比如D71X-16Z這樣的蝶閥型號，那么這個蝶閥型號字母代表什么意思呢？6wX般德閥門

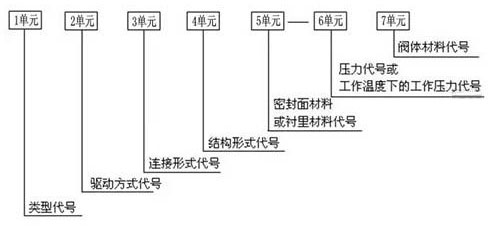

先來看一個圖，看一看閥門型號的組成。6wX般德閥門

蝶閥型號解釋 6wX般德閥門

有了這個圖之后，我們就可以知道蝶閥型號的組成，那么蝶閥型號每個組成部分代號有哪些？6wX般德閥門

常見附加代號有BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥。根據蝶閥的類型在型號前面添加，如SD41X，就是代表是法蘭伸縮蝶閥。6wX般德閥門

蝶閥代號：D；6wX般德閥門

驅動方式代號：手動（省略不寫）、渦輪傳動代號3、氣動代號6、電動代號9；6wX般德閥門

連接形式代號：內螺紋代號1、法蘭連接代號4、焊接代號6、對夾式連接代號7、卡箍連接代號8；6wX般德閥門

結構形式代號：1代表中線型、2代表雙偏心、3代表三偏心；6wX般德閥門

密封面材料或襯里材料代號： X-橡膠、F-聚四氟乙烯、H-不銹鋼、J-襯膠、T-銅合金、Y-硬質合金、W表示閥體直接加工；6wX般德閥門

壓力代號：國內常用到的壓力等級有PN1.0Mpa（10公斤）、PN1.6mpa（16公斤）、PN2.5mpa（25公斤）、PN4.0mpa（40公斤）、其中PN代表是國內壓力的代號，MPA是壓力的單位，1mpa=10公斤壓力；6wX般德閥門

閥體材料代號：鑄鋼-C、鑄鐵-Z、球墨鑄鐵-Q、不銹鋼304-P、不銹鋼316-R；6wX般德閥門

這些就是蝶閥型號的組成，那么回到上面的例子，D71X-16Z，這個蝶閥型號字母代表的意思就是中線對夾蝶閥，手柄操作，橡膠密封，鑄鐵材質，壓力16公斤。6wX般德閥門
