暗桿閘閥規格尺寸

發布時間：2021-02-24 14:50:59

暗桿閘閥是指從外部看不到閥桿運動的一種閘閥，閥桿上有螺紋，位于閥體內部，通過轉動閥桿，控制閥板沿著閥桿上的螺紋來升降，暗桿閘閥在開啟過程中并不能像明桿閘閥那樣，通過觀察閥桿位置來判斷閥門的啟閉狀態。一般情況下，暗桿法蘭閘閥的啟閉狀態以轉不動閥桿為止。ZpG般德閥門

暗桿閘閥多在水系統管道上使用，低壓工況居多，常見的暗桿閘閥為灰鑄鐵暗桿閘閥，球墨鑄鐵暗桿閘閥，有法蘭連接的也有螺紋連接的。下面就以暗桿閘閥Z45T-16和Z45X-16Q為例，為您展示一下暗桿閘閥規格尺寸。ZpG般德閥門

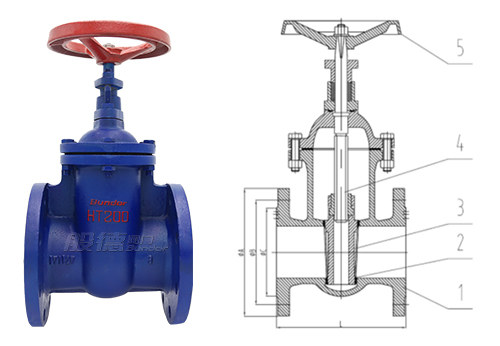

暗桿閘閥Z45T-16規格尺寸ZpG般德閥門

暗桿閘閥規格尺寸 ZpG般德閥門

名稱	設計制造	結構長度	試壓標準	連接法蘭尺寸
參照標準	GB/T 12232	GB/T 12221	GB/T 13927	GB/T 17241.6
公稱尺寸	結構長度	PN10
DN	L	ΦA	ΦB	ΦC
40	165	145	110	85
50	178	160	125	100
65	190	180	145	118
80	203	195	160	132

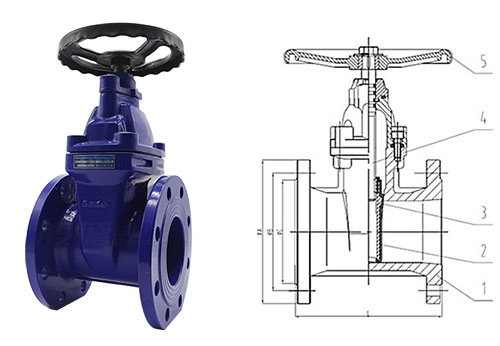

暗桿閘閥Z45X-16Q規格尺寸ZpG般德閥門

暗桿閘閥規格尺寸 ZpG般德閥門

名稱	設計及制造	結構長度	試壓標準	連接法蘭尺寸
參照標準	DIN 3352	DIN 3202	DIN 3230	DIN EN 1092
公稱尺寸	結構長度	PN16
DN	L	ΦA	ΦB	ΦC
50	150	165	125	102
65	170	185	145	122
80	180	200	160	138
