彈性座封軟密封閘閥結構圖
發布時間：2022-05-09 09:55:36
彈性座封軟密封閘閥是指閘板關閉件沿通路中心線的垂直方向移動的閥門。一般由閥體、閥座、閥桿、閘板、閥蓋、密封圈幾部分組成，可通過對傳動裝置和 閘閥的配備可轉化出多樣化的電動閘閥與氣動閘閥，在管路中只能作全開和全關切斷用，不能作調節和節流。彈性軟密封閘閥結構圖如下：

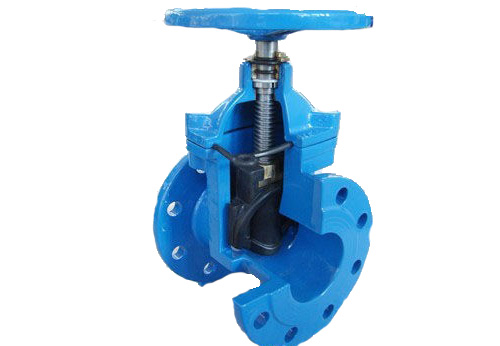

彈性座封軟密封閘閥結構圖（暗桿）
彈性座封軟密封閘閥結構圖（明桿）
彈性軟密封閘閥的閥體是球墨鑄鐵材質的；閥座密封是三元乙丙橡膠的；閥板則是球墨鑄鐵材質外面包裹一層三元乙丙橡膠；閥軸是2Cr13不銹鋼的；手輪也是球墨鑄鐵材質。
閘閥產品標準：
|
閘閥標準編號 |
閘閥標準名稱 |
|
GB/T 12232-2005 |
通用閥門 法蘭連接鐵制閘閥 |
|
GB/T 12224-2005 |
鋼制閥門 一般要求》 |
|
JB/T 5298-91 |
管線用鋼制平板閘閥 |
|
JB/T 9092-1999 |
閥門的檢驗與試驗》 |
|
GB/T 17219-1998 |
生活飲用水輸配水設備及防護材料的安全性評價標準 |
