閥門型號編制方法介紹
發布時間：2018-05-22 14:38:31

閥門的種類繁多，為了讓人們更好的認識和區分每一種閥門，就必須進行閥門型號編制，為此，國家頒布了《閥門型號編制方法》，方便人們通過閥門型號便可以了解閥門的結構、材質以及壓力等參數。下面就為大家介紹一下閥門型號編制方法。KfD般德閥門

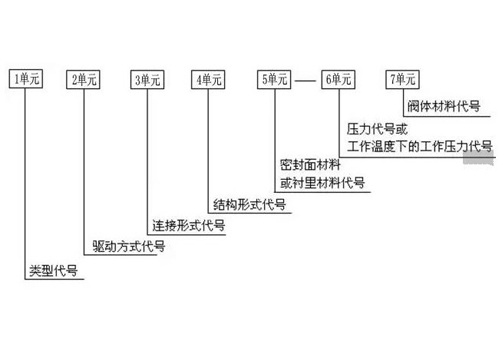

按照閥門型號編制方法規定，閥門型號的表示有閥門類型、傳動方式、連接形式、結構形式、密封面材料、公稱壓力、閥體材料等組成，具體如圖：KfD般德閥門

閥門型號編制方法KfD般德閥門

一：閥門類型代號KfD般德閥門

類型 安全閥 蝶閥 隔膜閥 止回閥 截止閥 節流閥 排污閥 球閥 疏水閥 柱塞閥 旋塞閥 減壓閥 閘閥
底閥
代號 A D G H J L P Q S U X Y Z

二：傳動方式KfD般德閥門

傳動方式 手柄手輪 蝸輪 氣動 液動 電動
代號 無代號 3 6 7 9

三：連接形式KfD般德閥門

連接方式 內螺紋 外螺紋 法蘭 焊接 對夾 卡箍 卡套
代號 1 2 4 6 7 8 9

四：結構型式KfD般德閥門

蝶閥結構形式代號
結構形式 代號 結構形式 代號
密 封 型 單 偏 心 0 非密封型 單 偏 心 5
中心垂直板 1 中心垂直板 6
雙 偏 心 2 雙 偏 心 7
三 偏 心 3 三 偏 心 8
連桿機構 4 連桿機構 9

 KfD般德閥門

閘閥結構形式代號
結構形式 代號
（明桿） 楔式閘板 彈 性 閘 板 0
剛性閘板 單 閘 板 1
雙 閘 板 2
平行式閘板 單 閘 板 3
雙 閘 板 4
（暗桿） 楔式閘板 單 閘 板 5
雙 閘 板 6
平行式閘板 單 閘 板 7
雙 閘 板 8

 KfD般德閥門

止回閥結構形式代號
結構形式 代號 結構形式 代號
升降式閥瓣 直通流道 1 旋啟式閥瓣 單瓣結構 4
立式結構 2 多瓣結構 5
角式流道 3 雙瓣結構 6
— — — 蝶形止回式 7

 KfD般德閥門

截止閥結構形式代號
結構形式 代號 結構形式 代號
閥瓣非平衡式 直通流道 1 閥瓣平衡式 直通流道 6
Z形流道 2 角式流道 7
三通流道 3 — —
角式流道 4 — —
直流流道 5 — —

 KfD般德閥門

球閥結構形式代號
結構形式 代號 結構形式 代號
浮 動 球 直通流道 1 固 定 球 直通流道 7
Y形三通流道 2 四通流道 6
L形三通流道 4 T形三通流道 8
T形三通流道 5 L形三通流道 9
— — 半球直通 0

五： 密封面材料KfD般德閥門

材料 錫基軸承合金（巴氏合金） 搪瓷 滲氮鋼 氟塑料 玻璃 Cr13不銹鋼 襯膠 蒙乃爾合金 尼龍塑料 滲硼鋼 襯鉛 Mo2Ti不銹鋼 塑料 銅合金 橡膠 硬質合金 閥體直接加工
代號 B C D F G H J M N P Q R S T X Y W
當密封副的密封面材料不同時，以硬度低的材料代號表示。

六：公稱壓力KfD般德閥門

閥門公稱壓力數值用阿拉伯?dāng)?shù)字直接表示，表示壓力的單位是公斤，是MPa的10倍。舉例說明壓力PN1.0MPa 就代表公稱壓力為10公斤。KfD般德閥門

七：閥體材料KfD般德閥門

閥體材料 鈦及鈦合金 碳鋼 Cr13系不銹鋼 鉻鉬鋼 可鍛鑄鐵 鋁合金 球墨鑄鐵 Mo2Ti系不銹鋼 塑料 銅及銅合金 鉻鉬釩鋼 灰鑄鐵
代號 A C H I K L Q R S T V Z
